连续碳纤维PEEK复合材料，到底强在哪？
- 发布时间：2026.08.16
- 阅读：40次
当短纤、长纤都不够用：连续碳纤维PEEK复合材料，到底强在哪？
一根纤维，从 0.5mm 到 5mm 是长纤的跨越，从 5mm 到「不断」就是连续纤维的质变。这篇文章，我们来了解「连续碳纤维增强PEEK」（CF/PEEK）——这种站在金字塔顶端的高性能热塑性复合材料。
连续碳纤维CF/PEEK，是由连续排列的碳纤维作为增强体、PEEK作为热塑性基体组成的高性能复合材料。
它和我们之前聊过的短纤（CF30）、长纤（LCF30）最大的区别在于：

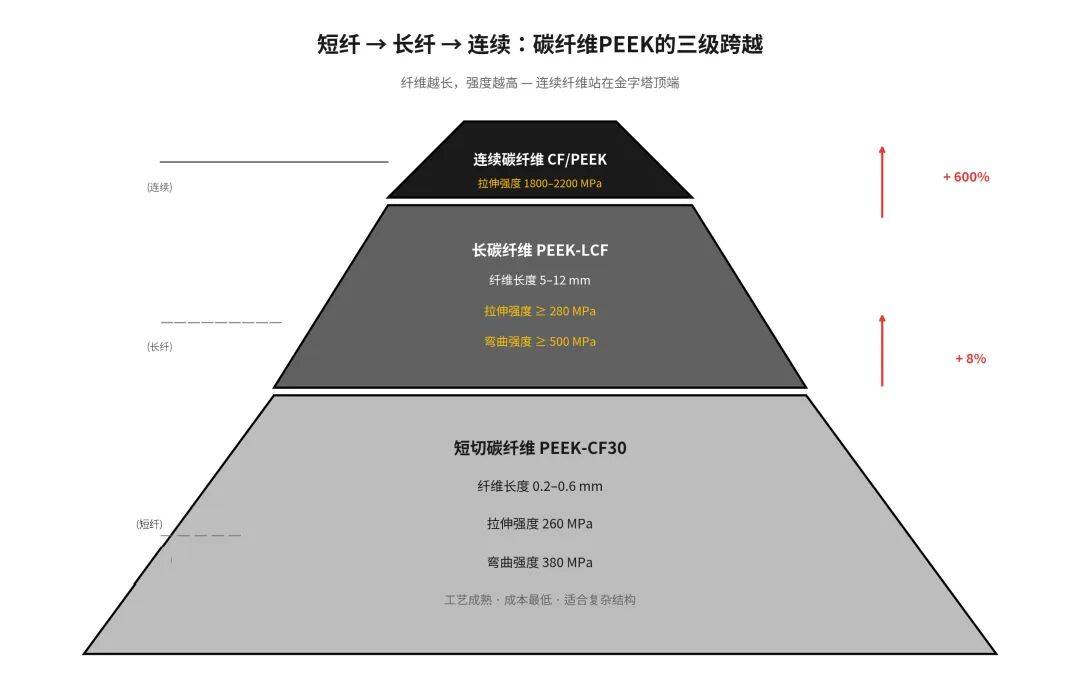

| 材料类型 | 纤维形态 | 纤维长度 | 拉伸强度 |
|---|---|---|---|
| 短切碳纤PEEK | 颗粒料，纤维随机分布 | 0.2–0.6mm | 260MPa |
| 长碳纤PEEK | 颗粒料，纤维较长 | 5–12mm | 280MPa |
| 连续碳纤CF/PEEK | 预浸料/连续带 | 连续 | 2000+ MPa |
同样是「碳纤维增强PEEK」，连续版的强度是短纤版的 6-8 倍——这不是量变，是质变。
制造工艺：让「连续」真正发挥威力
连续碳纤维PEEK的核心难点在于：PEEK熔体黏度极高（390℃时黏度 350–450 Pa·s，是PA66的100倍），如何让树脂充分浸渍每一根纤维？

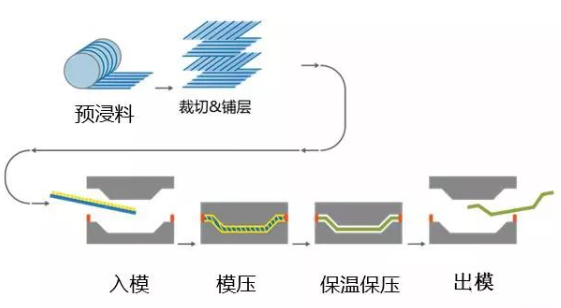

1、预浸料热压
预浸带裁剪后层叠，在平板硫化机中高温高压成型
优点： 工艺成熟、性能稳定、纤维体积分数可达 60%+
缺点： 适合板材、形状相对简单的零件

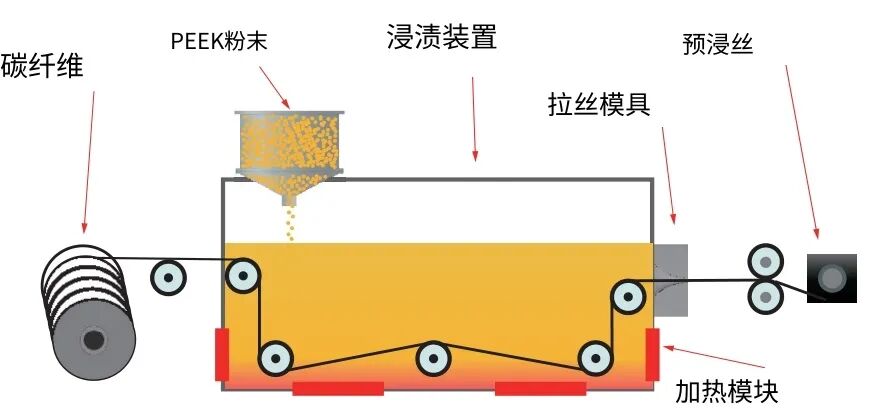

2、熔融浸渍法
把碳纤维丝束通过充满熔融PEEK的浸渍槽，让树脂在压力下充分渗透纤维束。
突破点：
• 高均质度预浸布连续铺设
• 高压热固稳定层压
• 在线红外扫描+热流探头监控
• 成品厚度公差 ±0.05mm
3、溶液浸渍法
把PEEK溶解在特定溶剂（如浓硫酸或特定有机溶剂）中，对纤维束进行浸渍，再挥发溶剂。
优点： 浸渍效果好，纤维含量可精准控制
缺点： 溶剂回收成本高、环保压力大

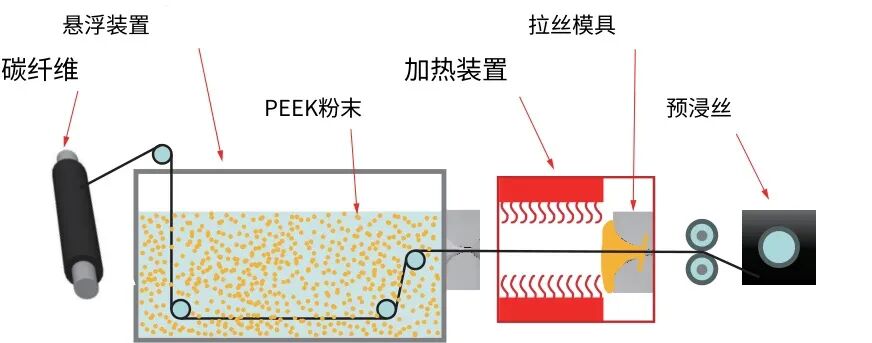

4、粉末浸渍法
让PEEK粉末通过流化床或静电吸附方式附着在碳纤维表面，再加热熔融。
优点： 工艺简单、成本低、适合大丝束
缺点： 浸渍均匀性略差
5、自动铺带
把预浸带/丝用机器人自动铺放到模具上，适合大型复杂曲面零件（如飞机机身蒙皮）。
核心优势：
• 铺层方向、顺序、角度可编程
• 减少人工误差
• 适合大尺寸结构件
成型控制三大要点
不管是哪种工艺路线，最终性能都取决于三个核心：
浸渍质量 —— 纤维与基体的界面结合强度（决定层间剪切强度 ILSS）
结晶度 —— PEEK的冷却结晶行为（结晶度 30–35% 性能最佳）
孔隙率 —— 必须 < 1%，否则力学性能断崖式下降
性能：站在金字塔顶端
典型力学性能（T700级预浸料）
比强度是铝合金的 4 倍，比模量是 1.5 倍——这就是「以塑代钢」的核心数据支撑。
| 指标 | 数值 | 对比短纤CF30 | 对比铝合金7075 |
|---|---|---|---|
| 拉伸强度 | 700–2200 MPa | ↑ 6‑8 倍 | ↑ 3‑4 倍 |
| 拉伸模量 | 70–130 GPa | ↑ 5‑6 倍 | ↑ 1.5 倍 |
| 弯曲强度 | 900–2000 MPa | ↑ 4‑5 倍 | ↑ 3 倍 |
| 弯曲模量 | 65‑116 GPa | ↑ 3‑5 倍 | / |
其他关键性能
耐疲劳与抗冲击
• 疲劳寿命是金属材料的 5–10 倍
• 断裂韧性是热固性复合材料的 1.5–2 倍
• 抗冲击后仍能保持 80% 以上强度（热塑性基体的优势）
耐化学与耐候
耐绝大多数有机溶剂、酸、碱（除浓硫酸外）
耐辐射、耐紫外线• 阻燃等级 UL94 V-0（不燃、低烟、低毒）
吸水率 < 0.1%（远低于环氧基复合材料）
耐高温
长期使用温度：250℃（空气中）
短时耐温：300℃+
玻璃化温度：143℃
熔点：343℃
热变形温度（1.8 MPa）：> 315℃
热膨胀系数（纤维方向）：接近 0（~0.5×10⁻⁶/K）
热膨胀系数（垂直方向）：25–30×10⁻⁶/K
纤维方向的热膨胀系数几乎为零。
应用场景：哪里在用它？
总结
连续碳纤维 CF/PEEK，是当下工程材料金字塔顶端的明珠。
它把 PEEK 的耐高温、耐化学和连续碳纤维的极致强度、刚度、零膨胀完美融合在一起。
它在航空航天、卫星结构、新能源汽车等场景中，正在不可替代地替代金属和热固性复合材料。
如果你做的是承受极端载荷、追求极致减重、需要耐高温或长寿命的关键件——连续碳纤维CF/PEEK，是绕不开的选择。
