一根纤维的差距——长纤维 PEEK vs 短纤维 PEEK
- 发布时间：2026.08.08
- 阅读：57次

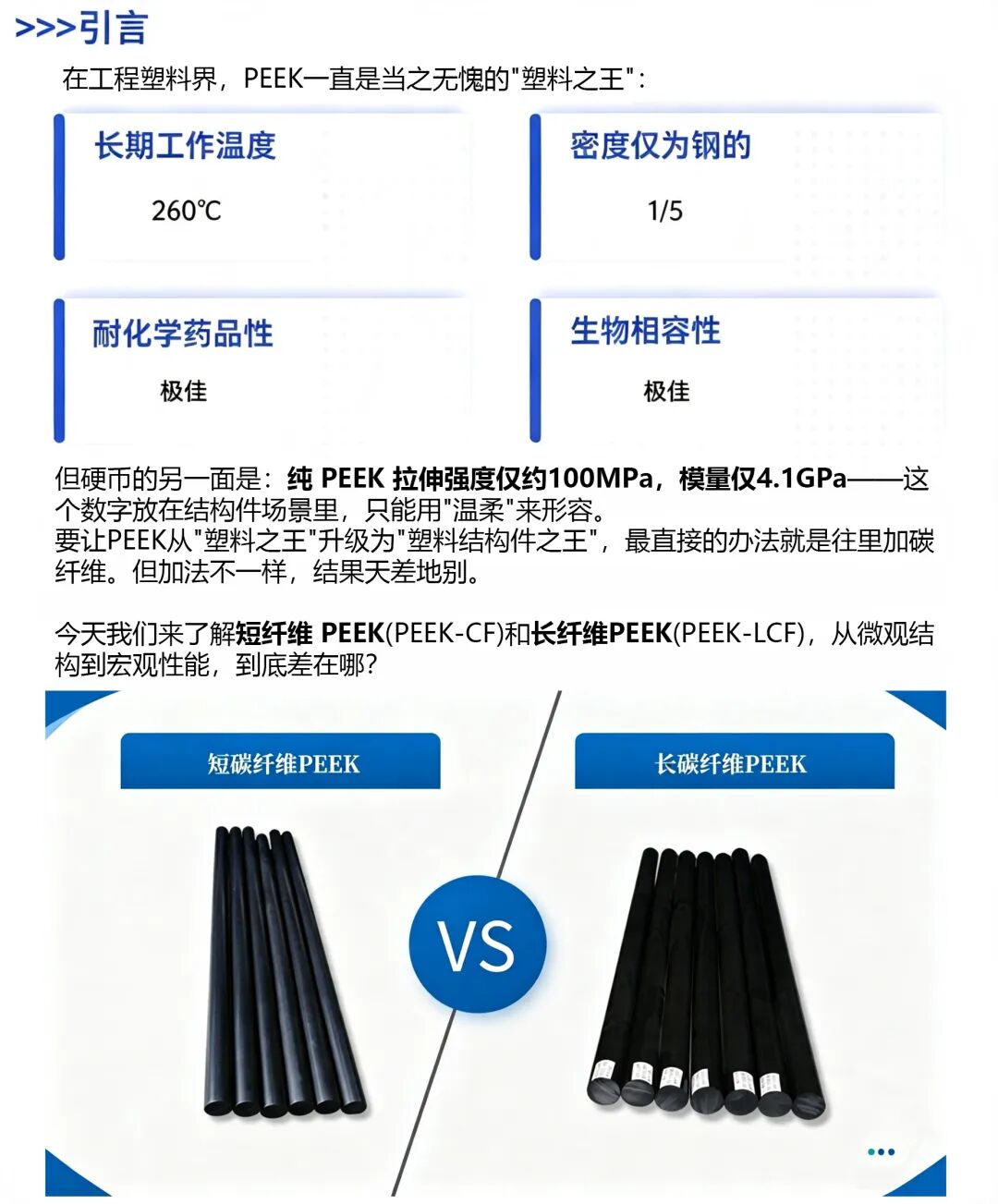

一根纤维的差距——长纤维 PEEK vs 短纤维 PEEK
先搞清楚：什么叫"短"，什么叫"长"？
根据纤维保留长度的不同，纤维增强PEEK复合材料通常分为三大类：
| 形态 | 典型纤维长度 | 行业叫法 |
|---|---|---|
| 短纤维 | 0.2–0.6 mm | SCF |
| 长纤维 | ≥ 5 mm，颗粒内通常 6–12 mm | LCF |
| 连续纤维 | 连续长度，以预浸料/单向带/织物形式存在 | CF/PEEK 预浸料 |
长碳纤维比短碳纤维长25倍以上。
这"一根纤维"长出来的25倍，恰恰是决定性能天花板的关键。
短纤维 PEEK的制作工艺和性能参数
制造工艺
短纤维PEEK最常见的形态是CF30-PEEK粒料（碳纤维含量 30%），生产工艺分两条路线：
双螺杆挤出造粒：先将短切碳纤维与PEEK树脂熔融混炼，再切粒。这是最成熟的路线，粒料流动性好，能直接上注塑机。
棒板挤出/模压：用同样的粒料，挤出或模压成棒材、板材，再CNC机加工成零件。这种路线适合小批量、复杂结构件。
性能数据

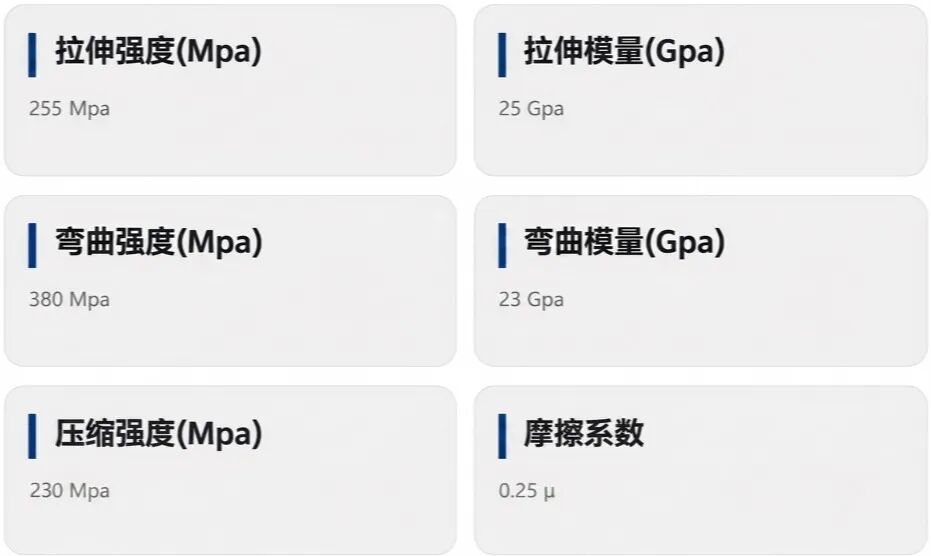

以PEEK-CF30为例：
短纤维 PEEK 的"基因缺陷"

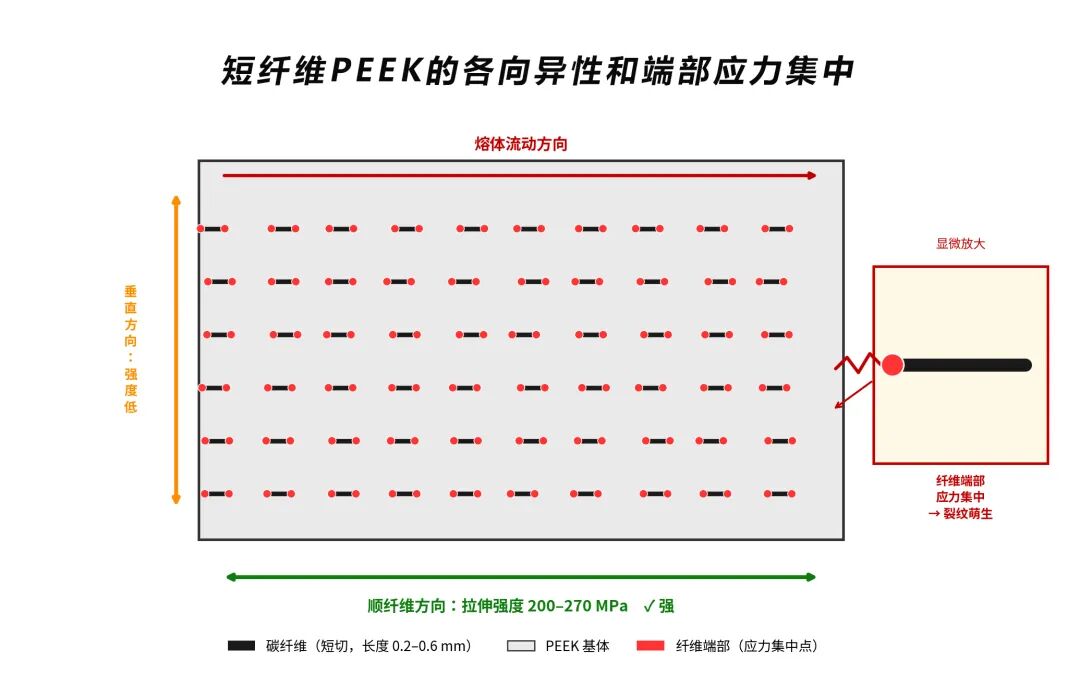

在注塑过程中，纤维会沿熔体流动方向高度取向，导致显著的各向异性——顺纤维方向强，垂直方向弱。同时，每根纤维的端部都是应力集中点，受力时容易从此处引发裂纹。
这就是为什么短纤维PEEK在抗冲击、抗蠕变、抗疲劳这三大指标上，始终存在上升空间。
长纤维 PEEK的制作工艺和性能参数
制造工艺
长纤维PEEK的制造核心是：如何让6–12 mm的长纤维在 PEEK 基体里"活"到制品成型那一刻。主要工艺有两条：
LFT-D（长纤维增强热塑性直接成型）：边挤出边把连续碳纤维粗纱拉入双螺杆，长纤维被切到指定长度后直接进入模压/注塑环节。纤维保留长度可达 5mm以上。
造粒-注塑路线：先生产PEEK-LCF颗粒（纤维沿颗粒轴向完整保留），再注塑成型。这种颗粒本身就是预浸料结构。
性能数据

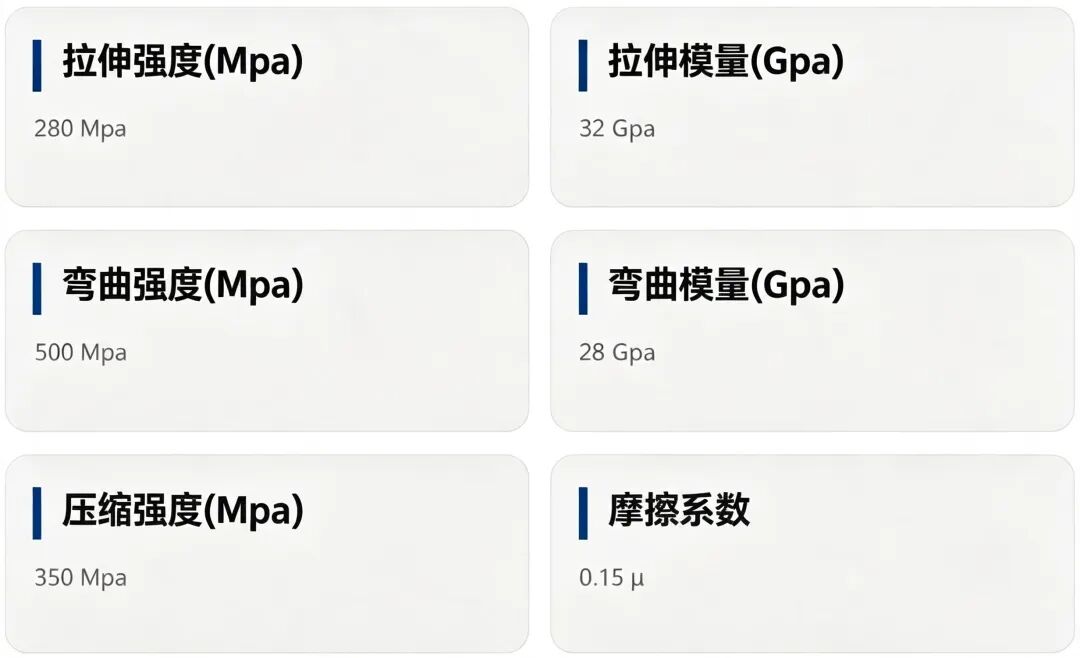

以PEEK-LCF30为例：
关键洞察

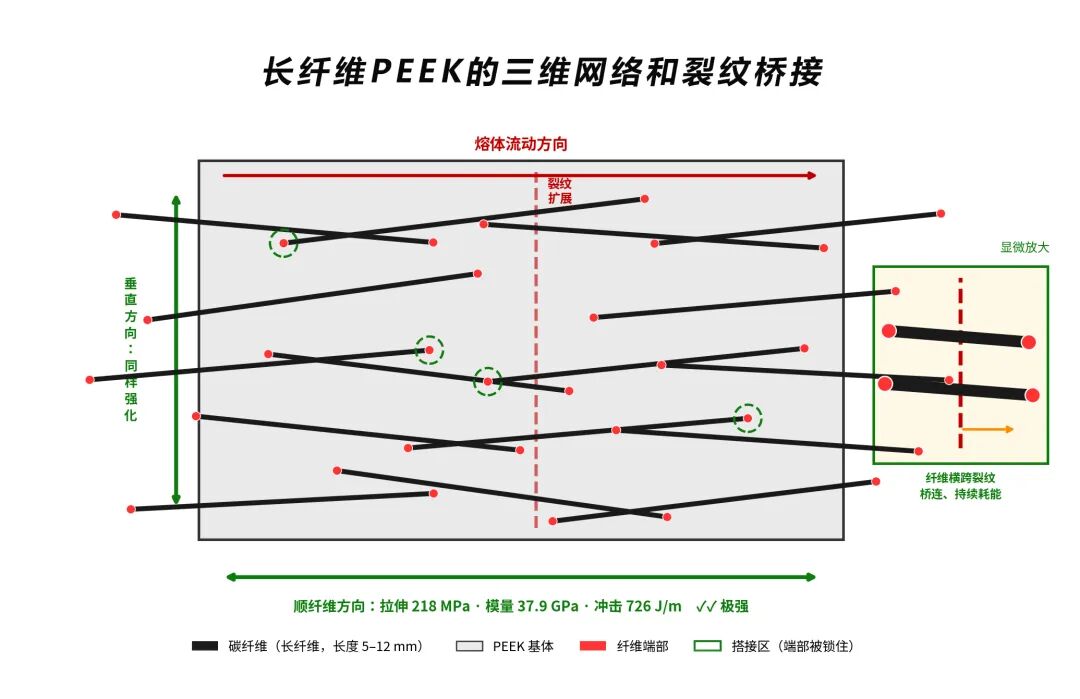

长碳纤维在PEEK基体内形成三维互穿网络，受力时纤维横跨裂纹两面持续耗能，这是短纤维完全做不到的。
一句话概括：短纤维PEEK是"先切碎再混"，长纤维 PEEK 是"先混再小心别切碎"。这决定了长纤维的工艺难度和成本。
拓展延伸，连续纤维CF /PEEK

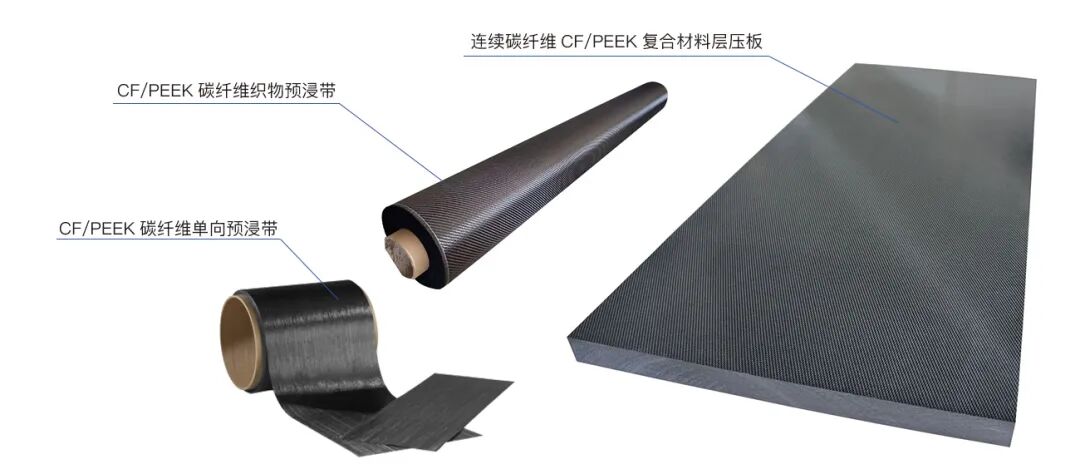

当纤维从"长"升级为"连续"，性能直接进入"塑料碳板"级别：
工艺采用预浸料铺层 + 热压成型，或者自动铺丝（AFP）/ 缠绕成型。
选型决策参考
| 您的工况 | 推荐选项 | 理由 |
|---|---|---|
| 复杂薄壁注塑件，无极端冲击 | PEEK‑CF | 流动性好、成本可控 |
| 一般高温结构件（≤200℃） | PEEK‑CF | 性价比最高 |
| 反复冲击、振动、交变载荷 | PEEK‑LCF | 三维网络抗冲击 |
| 200℃ 以上持续承载 | PEEK‑LCF | 高温刚度保持率领先 |
| 主承力结构件 | 连续CF/PEEK复材性能 | 直接对标碳板 |
结语
回到开头那个问题：同样是"碳纤维增强PEEK"，为什么有的能替代铝合金做主承力件，有的只能注塑成塑料壳体？
答案就在那一根纤维的"长度"上。
短纤维PEEK是 "更强的塑料"——适合复杂结构件、一般高温场景，是性价比之王。
长纤维PEEK是 "塑料里的钛合金"——为极限工况而生，是可靠性之王。
连续CF/PEEK复材是 "热塑性的碳纤维板"——直接对标铝合金，是结构件之巅。
没有最好的材料，只有最对的材料。
